龍門吊夾軌器是強風中的重要安全防護裝置

時間：2018-03-06 來源：龍門吊廠家 瀏覽次數：1103

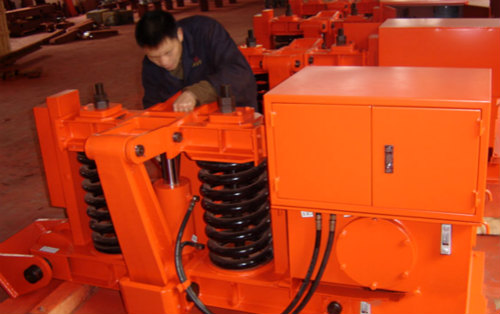

龍門吊夾軌器是在強風下最重要的安全防護裝置。通常采用與龍門吊底部結構連接在一起的夾鉗，夾住龍門吊軌道頭部的兩邊來防止滑行。夾軌器可自動將龍門吊鎖定在軌道上，以防止受意外推力時的滑動。門式起重機夾軌器包括機械夾軌鉗、液壓泵站、自動控制柜三部分。在不改變原機操作動作的前提下，通過PLC系統將龍門吊行走機構的行走與停止、制動器的開啟與制動、夾軌器的開啟與夾緊等動作實行自動控制，提高了整機穩定性及安全性。

龍門吊夾軌器生產廠家說說控制系統的特點：
龍門吊夾軌器各個動作由程序邏輯自動控制，減輕了大車行走機構啟動時的沖擊，設有故障自動檢測功能和顯示。根據門式起重機大車運行控制技術要求，PLC的輸入信號有11個，輸出信號9個，共20個點。整個PLC控制系統程序有120步，而且不需要與上位機通信。(2)PLC控制流程①PLC上電（包括停電后來電、電動機保護動作后恢復供電、上班送電），自檢夾鉗限位開關。如果無夾鉗到位信號，PLC將啟動警聲燈和液壓站，自動完成夾鉗動作；有夾鉗信號，則保持夾鉗狀態。②大車行走行車指令到→警聲燈動作→延時→液壓站動作→延時→開鉗（電磁閥）動作→夾軌器打開，PLC接到開鉗到位信號一大車制動器動作→延時、大車電動機啟動→大車行走。③停大車無行車指令（大車已動），停大車電動機→延時→夾鉗動作→PLC接到夾鉗到位信號→停液壓站和警聲燈→零位信號回聯動臺。

彈簧式液壓夾軌器該注意什么？
首先通過夾軌器控制電路，在主機行走機構開始行走前，只接通夾軌器的油泵電機和電磁閥的電源，讓壓力油進入油缸前腔，推動活塞，壓縮彈簧，以使鉗腿張開。待鉗腿完全張開后，油泵電機電源被限位開關切斷（但電磁閥此時仍保持通電狀態），同時主機行走電機聯鎖電路接通，主機能開始行走。油泵電機斷電后，液壓系統因單向閥和電磁閥的保壓作用，從而保證鉗腿處在張開位置。其次，若要夾軌器夾緊鋼軌，則應使電磁閥斷電，使壓力油流回到油箱中去。壓力油回流時，經過集成塊上的節流閥的節流作用，為此，只要調整集成塊上的壓力表接口旁邊的調緊螺釘，就可使鉗腿的閉合時間隨意調節。

龍門吊產品推薦：MDG型偏掛龍門吊 L型偏掛門式起重機
