10噸電動葫蘆雙梁起重機參數LH型10噸葫蘆雙橋式起重機尺寸

時間：2024-01-18 來源：起重機廠家 瀏覽次數：1

10噸電動葫蘆雙梁起重機介紹

LH型電動葫蘆雙梁橋式起重機（以下簡稱10噸起重機）是按標準JB/T3695-1994設計制造的，LH型電動葫蘆雙梁起重機與CDI、MDI等形式的10噸電動葫蘆配套使用，成為一種有軌運行的10噸輕小型起重機，其適用起重量為10噸，適用跨度為7.5-35米，工作級別A3~A5,工作環境溫度在-25℃ ~ +40℃范圍內。

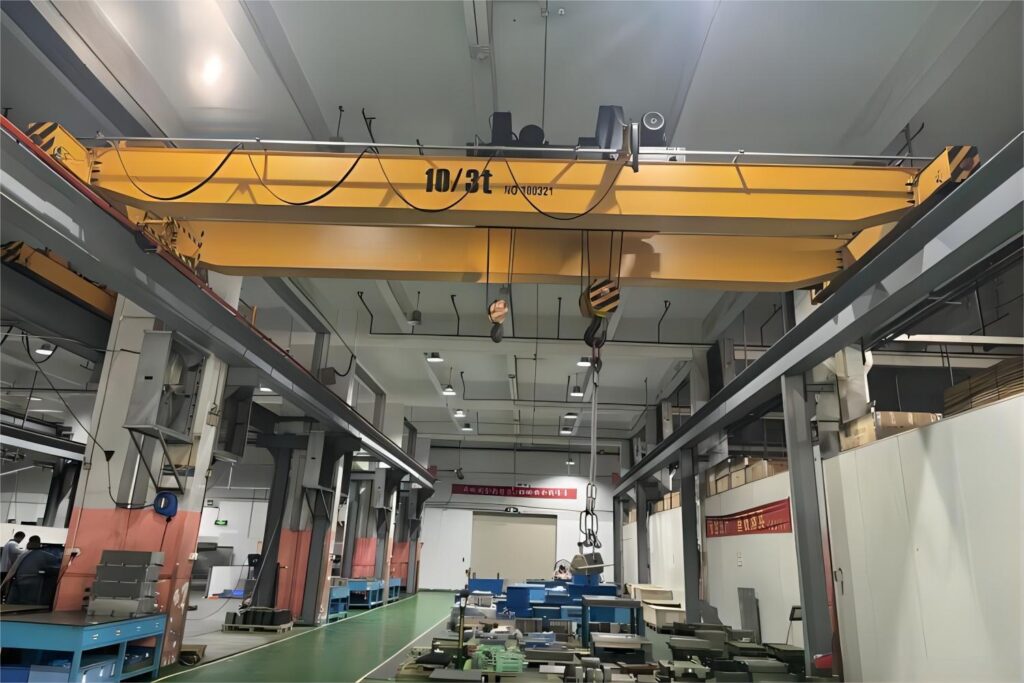

10噸電動葫蘆雙梁起重機圖片

10噸電動葫蘆雙梁起重機圖片

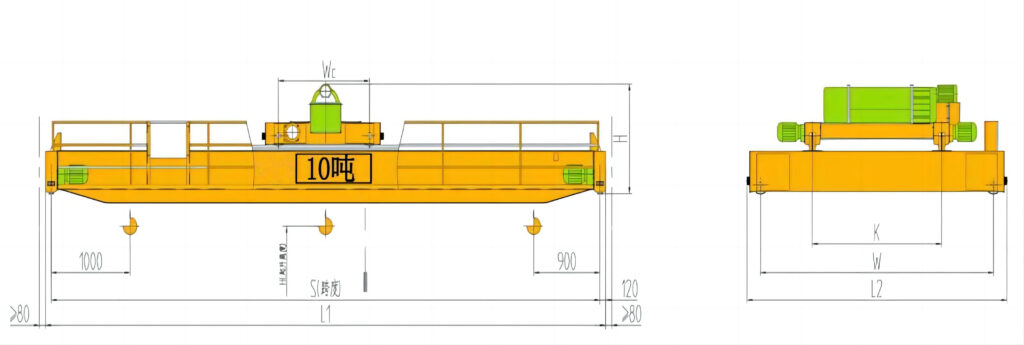

10噸電動葫蘆雙梁起重機結構圖

10噸電動葫蘆雙梁起重機結構圖

10噸電動葫蘆雙梁起重機技術參數

名稱				型號單位	LH型電動葫蘆雙梁橋式起重機 (LH型電動葫蘆雙梁起重機，LH型電動葫蘆橋式起重機，10噸起重機、10噸雙梁起重機、10t起重機、10噸橋式起重機)
起重量Q				t	10噸(副鉤3噸)
操縱型式					地面操縱，操縱室操縱
大車	運行速度V			m/min	20			30				45
	電動機		型號		ZDY121–4							ZDY122–4
			功率	kw	2×0.8							2×1.5
			轉速	轉/分	1380
起升	電動葫蘆			型號	CD1 MD1
	起升高度			m	6、9、12
	起升速度V1			m/min	7 7/0.7
小車	運行速度V2			m/min	20 30
工作類型					A3~A5
電源					3相 50HZ 380V
車輪直徑(大車/小車)				mm	φ270 /φ250
薦用鋼軌				型號	P24，P30,P38
跨度S				m	10.5	13.5	16.5		19.5	22.5	25.5			28.5	31.5
最大輪壓Rmax				KN	75	80	82		87	93	99			105	113
總重W				KG	5460	6801	8083		10018	12615	15218			16813	19562
基本尺寸		K		mm	1400	1400	1400		1400	1500	1500			1500	1500
		W		mm	2800	2800	2800		2800	3000	3500			3800	3800
		L2		mm	3300	3300	3300		3300	3500	4000			4300	4300
		L1		mm	10740	13740	16740		19740	22740	25740			28740	31740
		WC		mm	1226
		H		mm	1040					1105			1155
